• 智能、靈活、創值 這三項元素是代表 SMART 數控成型磨床設計的核心 價 值。為醫療、汽車、能源、半導體、航太、模具及加 工 產業所需的標竿，以滿足現在與未來的市場需求。
• 本系列機台，專為複雜工件的研磨而設計。通過選擇相應的配 件、夾治具及自動化配置規劃，可提高性能、精度和穩定性，以 滿足嚴格的品質要求。
• 福裕高智能 CNC 成型磨床配置獨有新世代 SMART iControl 數控 系統，強化 Chevalier CNC 磨床的性能，簡化了操作流程，並與 TaskLink+ 結合使用，使用者可以快速的創建自己的程序，在一 個加工循環內完成複雜的研磨工序，從而大幅提升生產效率。

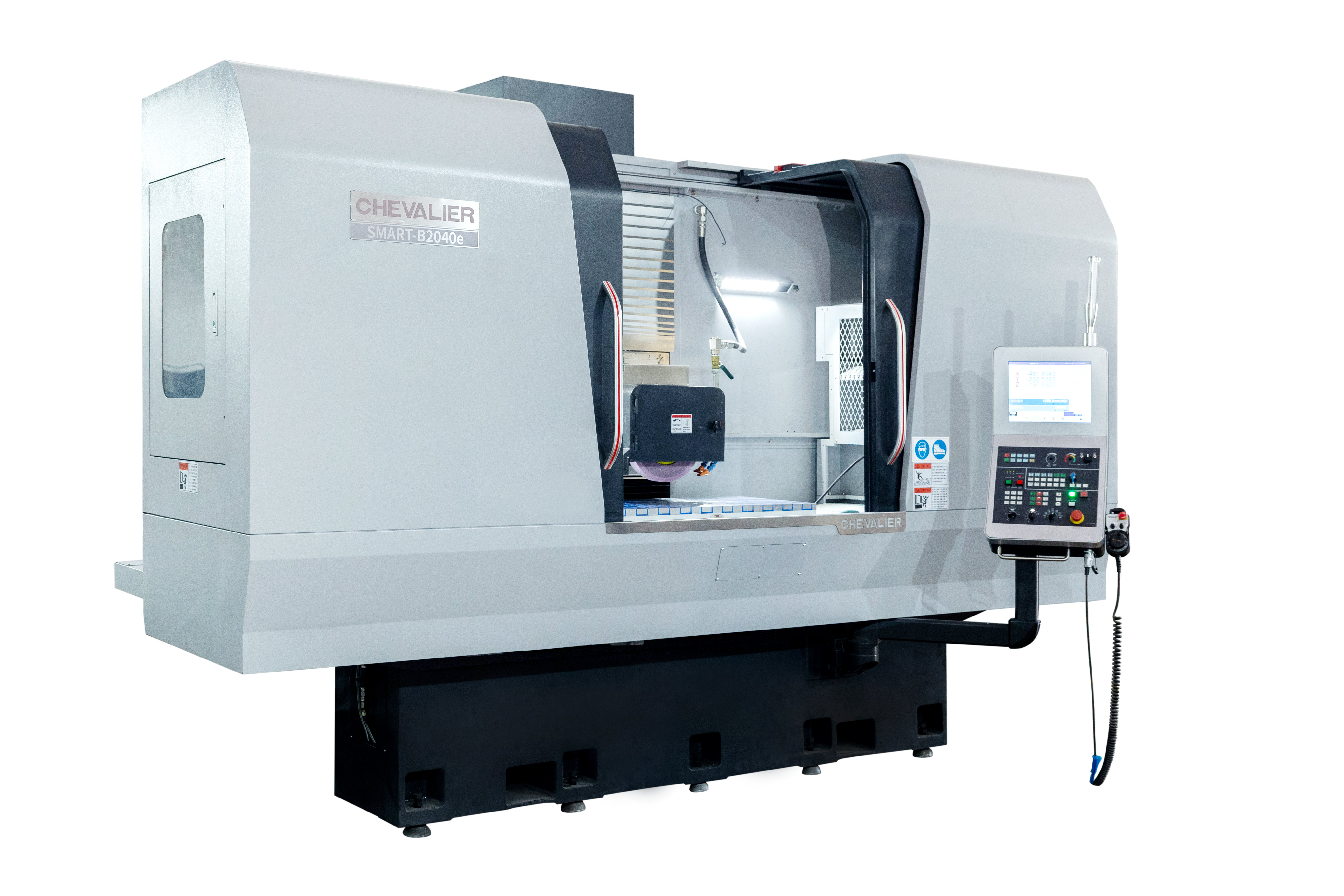

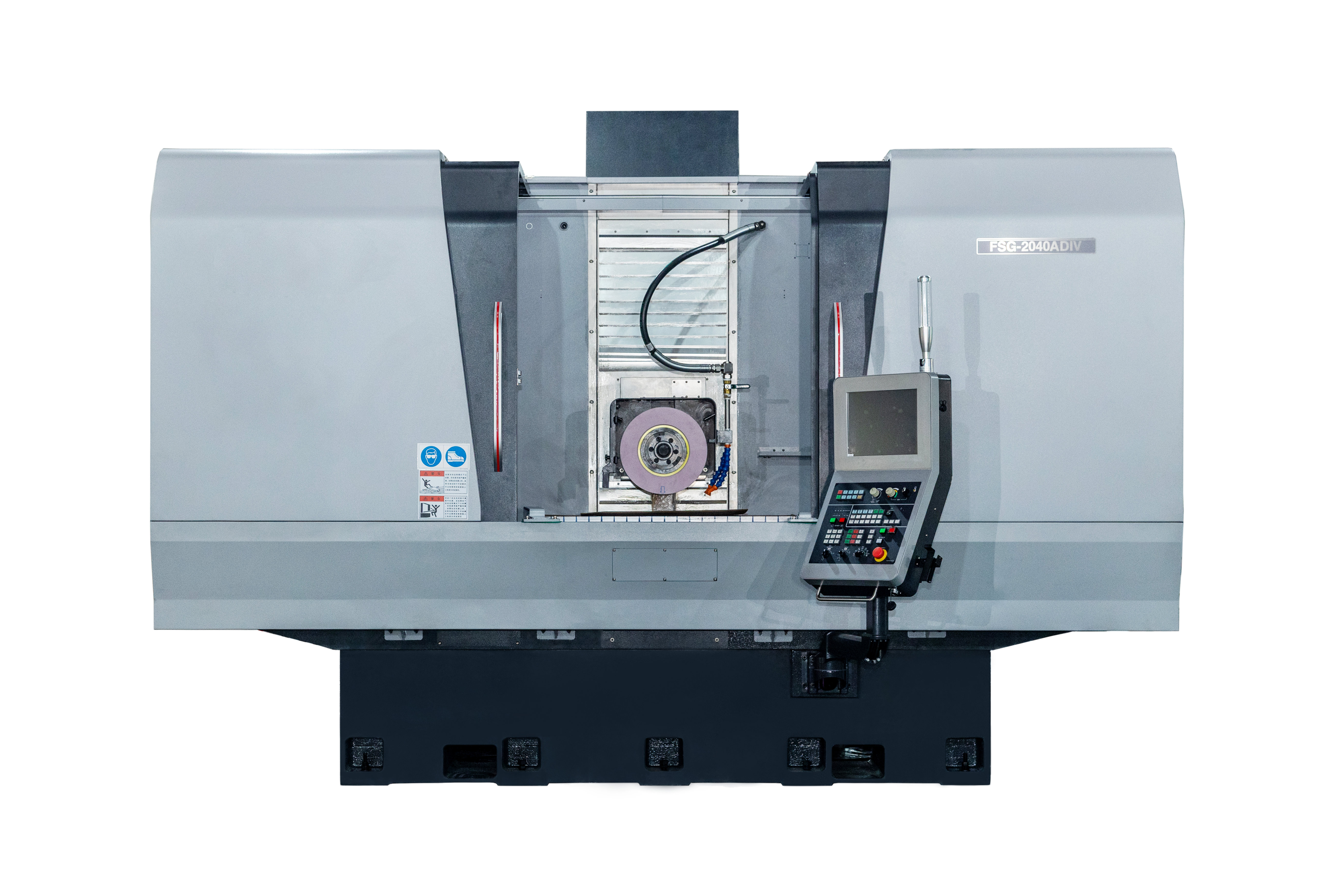

• 本系列為提升結構剛性、增加穩定性與高精密的 研磨效率，SMART-H/B2040e配置雙 V 型滑軌及 动柱設計。
• 智慧機械通訊系統(iMCS)是可從不同機器控制器*內 收集數據及製程資料，並進行遠端監控作業。 同時讓人員無需時時刻刻站在機台前監視作業，可 使用遠端監控機台運作，減少人員作業時間，並藉 由本系統整合預測維護保養。
• 獨家新世代 SMART iControl 控制器擁有許多的特點與 功能，搭載強大運算能力，增強 HMI 人機介面功能， 讓使用者不必再撰寫程式、記憶擾人的變數，即可完 成龐大又複雜的加工程式並進行複雜的研磨，且通過 網絡連接進行的數據分析，使管理人員能夠改善生產 流程並提升效能。

項目                                                      SMART-H2040e                               SMART-B2040e

控制系統                                                                         SMART iControl

最大研磨長度 - 左右向                                                         1000mm

最大研磨寬度 - 前後向                                                         500mm

工作台至主軸中心距離                                                        730mm

工作台最大負載                                                                  1170kg

工作台尺寸                                                                    500x 1000 mm

T 形槽 ( 尺寸 x 間距 x 數量 )                                  14 mm x 160 mm x 3

工作台至地面 距離                                                             990 mm

工作台速度 ( 無段變速 )                          5~25 m/min                                      0~20 m/min

工作台行程                                                                      1100 mm

橫向移動 (Z) 最大移動行程                                                 550 mm

自動橫向進給                                                            0.001-32 mm/min

最小輸入單位                                                                0.001 mm

輪頭垂直 移動 (Y) 最大移動行程                                          555 mm

自動輪頭垂 移動                                                        0~2250 mm/min

最小輸入單位                                                                 0.001 mm

主軸轉速                                                                     500-2200 rpm

主軸馬達                                                                           11kW

砂輪尺寸外徑 x 寬度 x 孔徑                                       Ø355 x 50 x Ø127mm

電源需求                                                                           18kVA

空壓需求                                                          6 kg/cm2 流量 200 NL/min

油壓箱容量                                                 250 L                                       —

佔地空間 ( 寬 x 深 x 高 )                                         4200*3300*2960mm

機台淨重                                                                          6200 kg

定位精度                                                Y/Z0.006mm X/ Y/Z0.006mm

重覆精度                                            Y/Z:0.004mm                             X:0.006mmY/Z:0.004mm

精度檢驗標準                                                                 ISO 1986-1

• 水機紙帶式過濾

• 水機紙帶電磁過濾

• 油冷裝置 - 油壓箱

• 砂輪動平衡儀 ( 裝置 )

• 分度盤臥式

• 修整器單滾輪

• 修整器雙支撐滾輪

•双滚轮修整器

• 光學尺

•油雾回收机
